OPGW оптичен кабел, Електронен кабел - Съставна надхлабна заземяваща жица с оптични влакна
- Преглед
- Свързани продукти
Описание:
OPGW или познат още като Оптичен заземителен кабел е тип кабелна конструкция с композит от оптична трансмисия и надхлъзгващ заземителен проводник за електропренос. Използва се в електропреносните линии както като оптичен волноводен кабел, така и като надхлъзгващ заземителен проводник, който може да осигури защита от молнета удари и да преминава краткосрочни токове.

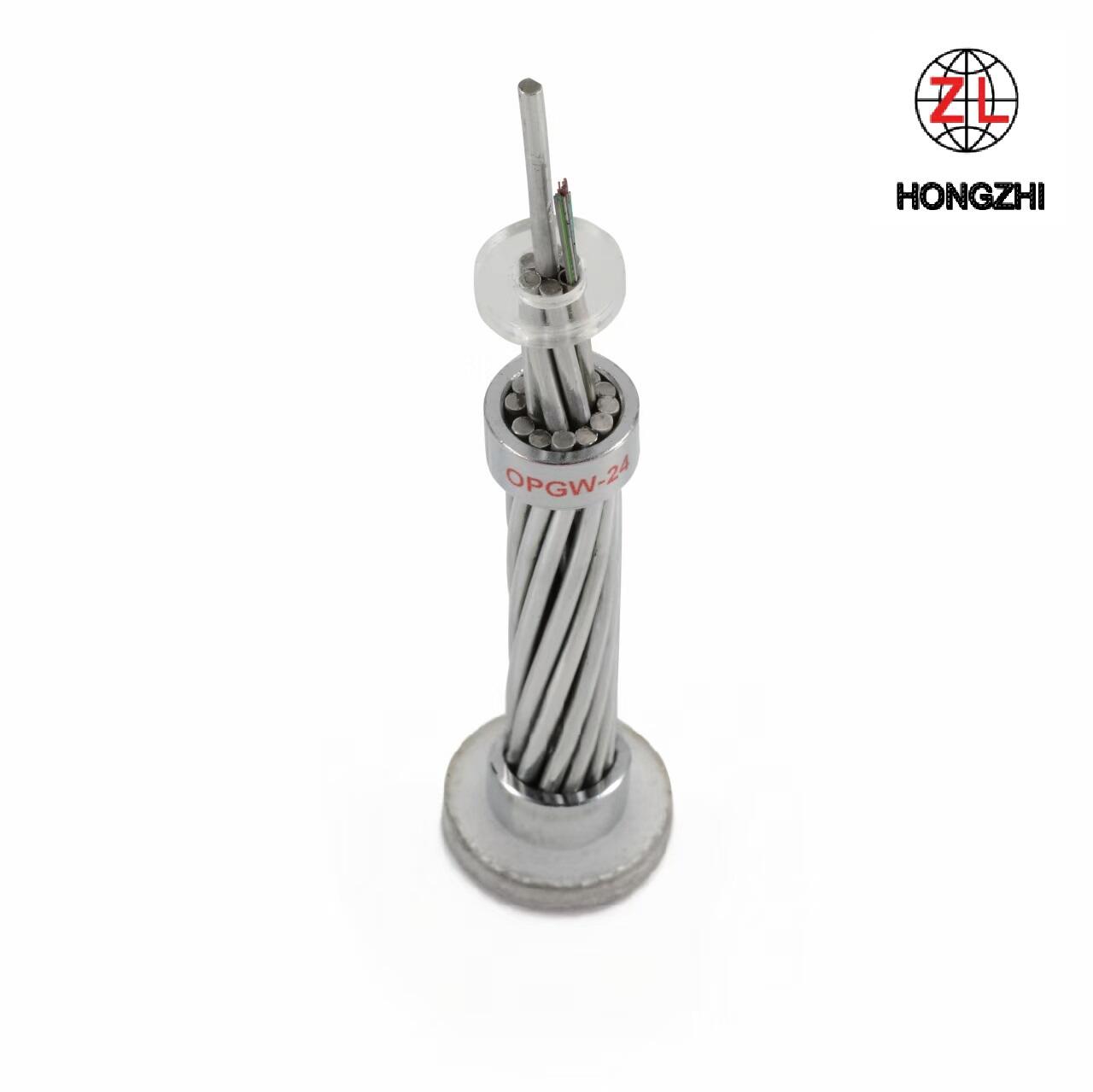

OPGW се състои от оптическа единица от неръжавеща стомана, алюминиево облегнати желязна нишка и алюминиеви сплавни нишки. Той има централна конструкция от неръжавеща стомана и слоево намотване. Можем да проектираме конструкцията според различните условия на средата и изискванията на клиента.
Особеност:
► Оптическа единица от неръжавеща стомана с централна разтеглена труба или слоево намотване
► Обвивка с алюминиев сплавен проводник и алюминиево облегнат желязен проводник
► Покрити с антикорозионно масло между слоевете
► OPGW може да поддържа тежки натоварвания и инсталация с дълги преноси
► OPGW може да отговаря на механичните и електрическите изисквания за земна проводка чрез коригиране на съотношението между стомана и алуминий.
► Лесно производство на аналогични спецификации на съществуващата земна проводка, която може да замести съществуващата земна проводка
Применителни свойства
► Подхожда за замяна на стареещата земна проводка и нова конструкция на високонапреговата земна проводка
► Защита от молнии и провеждане на краткосрочен ток
► Възможност за оптично волново комуникиране
Структура и технически спецификации
Технически параметри:
| Модел на кабела | OPGW-60 | OPGW-70 | OPGW-90 | OPGW-110 | OPGW-130 |
| Номер/диаметър (мм) на неръжавеещата стомана тръба | 1/3.5 | 2/2.4 | 2/2.6 | 2/2.8 | 1/3.0 |
| Брой/диаметър на AL жица (мм) | 0/3.5 | 12/2.4 | 12/2.6 | 12/2.8 | 12/3.0 |
| Брой/диаметър на ACS жица (мм) | 6/3.5 | 5/2.4 | 5/2.6 | 5/2.8 | 6/3.0 |
| Диаметър на кабела (мм) | 10.5 | 12.0 | 13.0 | 14.0 | 15.0 |
| РТС(КН) | 75 | 45 | 53 | 64 | 80 |
| Тегло на кабела (kg/km) | 415 | 320 | 374 | 432 | 527 |
| ДЦ съпротивление (20℃Ω/км) | 1.36 | 0.524 | 0.448 | 0.386 | 0.327 |
| Модул на упругостта (GPa) | 162.0 | 96.1 | 95.9 | 95.6 | 97.8 |
| коефициент на линейно термоизпъкване (1/℃x 10−6 | 12.6 | 17.8 | 17.8 | 17.8 | 17.2 |
| Кapacитет при краткосрочна замиквана (KA²s) | 24.0 | 573 | 78.9 | 105.8 | 150.4 |
| Максимална температура на операцията (℃) | 200 | 200 | 200 | 200 | 200 |
| Максимален брой влакна | 48 | 32 | 48 | 52 | 30 |
